2W水用電磁閥_ZCS銅材質水用電磁閥
2W直電磁閥是ZCS其中一種電磁閥，其適用于以水或其它氣液體為工作介質，可自動化控制或遠程控制空氣、水、油液體等工作介質管路的通斷。由于空氣電磁閥|水液電磁閥采用橡膠密封，故對工作介質的清潔度要求大大減低，具有啟閉訊速，可靠性高等特點。
工作原理
2W直動式電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。
根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
性能參數
|
工作介質
|
水、粘度≤4°E的油及其它非腐蝕性流體
|
||||||||||||||
|
介質溫度℃
|
≤60
|
||||||||||||||
|
公稱壓力(MPa)
|
1.0
|
||||||||||||||
|
工作壓差(MPa)
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
||||||||||||
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
||||||||||||||
|
額定流量系數(kv)
|
按JB/T352-94規定
|
||||||||||||||
|
泄漏量(ml/min)
|
按JB/T352-94-F規定
|
||||||||||||||
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
功耗
|
36VA
|
50VA
|
|||||||||||||
|
防爆標志
|
dⅡBT4
|
|
防爆證編號
|
CE991010
|
|
出線口接線
|
內螺紋M20×1.5
|
|
環境溫度
|
-40-+60℃
|

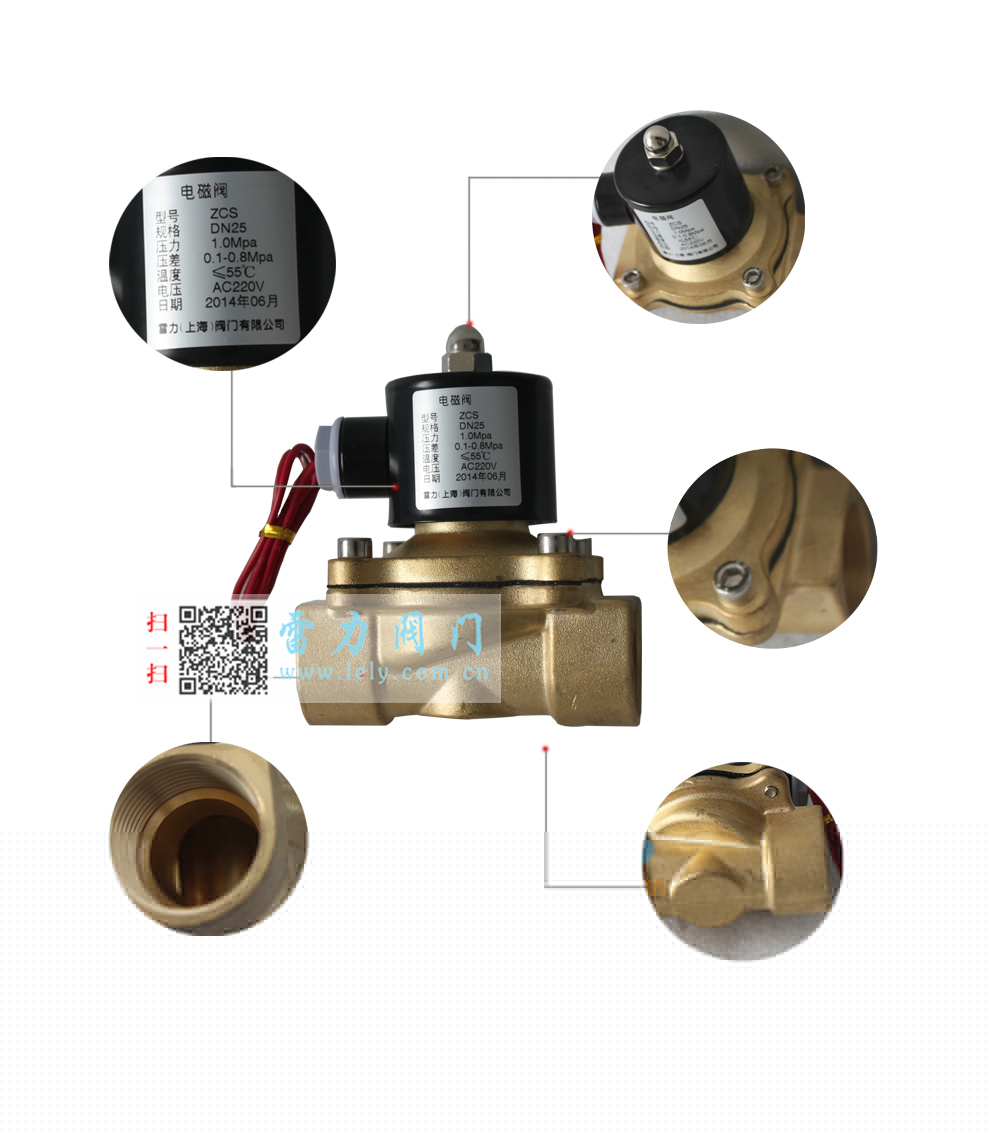

產品圖片
安裝注意事項
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆?，選用防爆型電磁閥。(防爆型結構如圖三)
安裝注意事項
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行， 好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝在電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型水用電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定奪差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
雷力閥門-只為優質工程！我們雷力閥門嚴格按照國家GB/T標準生產，我們的1.4529脫硫蝶閥的質量好，如果您還對我們的電動脫硫蝶閥型號規格和我們的雷力閥門感興趣的話,歡迎來電咨詢，聯系電話：4008-070-073；或者點擊立即咨詢
詢問。我們會為您竭誠服務。
|
項目名稱
|
采用標準
|
可選標準
|
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門法蘭尺寸 | JB78/JB79(或按合同要求) | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 |
ISO05209-1987 |
